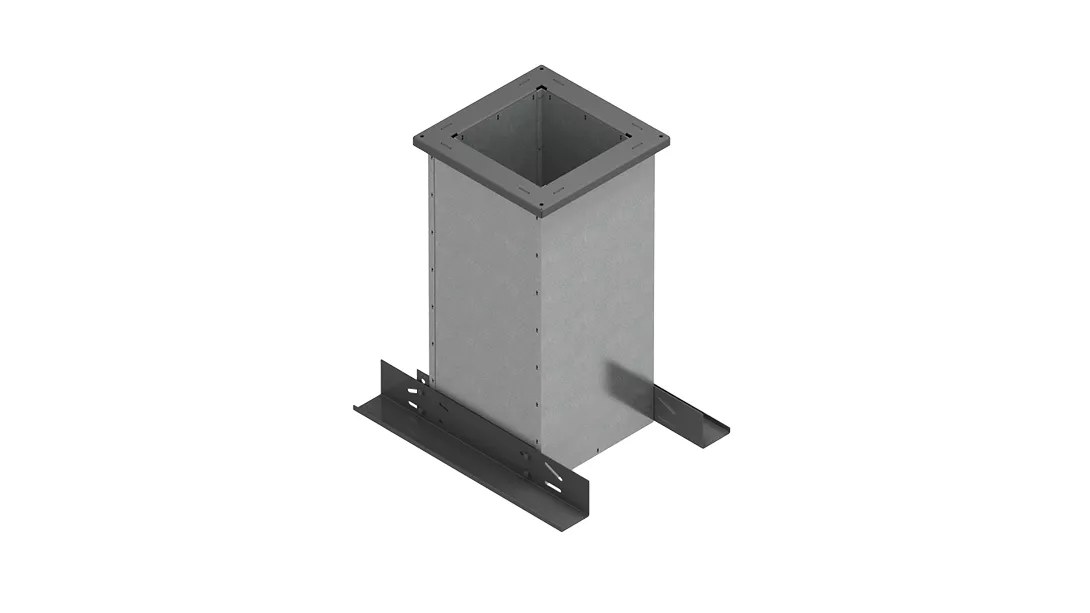

Стакан монтажный СТАМ-414
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-414 — утеплённый узел с встроенным противопожарным клапаном ПРОК-2 на вытяжку. Предназначен для вентиляторов КРОС, УКРОС, КРОВ и УКРОВ в системах противодымной вентиляции и монтируется на наклонной поверхности кровли.
Технические характеристики
Конструкция
Конструкция коробчатая: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплены воздуховод квадратного сечения и клапан ПРОК с пределом огнестойкости EI120. Оба узла изготавливаются из оцинкованной или нержавеющей стали, боковые стороны рамы закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом проложена негорючая теплостойкая термоизоляция. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли, а подсоединение к вентиляционному каналу выполняется по монтажному фланцу болтами.
Принцип работы
Клапан ПРОК-2 в дежурном режиме перекрывает вытяжной тракт и исключает переток тёплого воздуха из помещений по шахтам и воздуховодам согласно пунктам 7.11 г) и 7.17 в) СП 7.13130.2013. При пожаре клапан открывается по сигналу автоматики, и крышный вентилятор выходит на режим дымоудаления.
Исполнения и обозначения
При заказе уточняются типоразмер, уклон кровли, модель крышного вентилятора и схема управления приводом клапана.
Как подобрать
- Типоразмер подбирают по крышному вентилятору и сечению противодымной шахты
- Проверяют требуемый предел огнестойкости клапана — EI120
- Учитывают, что модель рассчитана на наклонную поверхность кровли
- Уточняют исполнение по материалу воздуховода и клапана
- Согласуют управление приводом с алгоритмом противопожарной автоматики
Монтаж и обслуживание
- Стакан крепят к несущей части кровли по опорной поверхности рамы
- Соединение с вентиляционным каналом выполняют по монтажному фланцу болтами
- Кабель привода клапана прокладывают до установки вентилятора на плиту
- После монтажа проверяют срабатывание клапана и плотность закрытия створок
- В регламентных проверках системы контролируют привод и состояние изоляции
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
